1. Caietul de sarcini
|
Caietul de sarcini |
||
|
Model |
Cuplul maxim |
Direcţie |
|
TRD-47A-103 |
1±0.2N·m |
Ambele direcții |
|
TRD-47A-163 |
1.6±0.3N·m |
Ambele direcții |
|
TRD-47A-203 |
2.0±0.3N·m |
Ambele direcții |
|
TRD-47A-253 |
2.5±0.4N·m |
Ambele direcții |
|
TRD-47A-303 |
3.0±0.4N·m |
Ambele direcții |
|
TRD-47A-353 |
3.5±0.5N·m |
Ambele direcții |
|
TRD-47A-403 |
4.0±0.5N·m |
Ambele direcții |
|
Notă) Cuplul nominal este măsurat la o viteză de rotație de 20 rpm la 23 grade ± 3 grade |
||
Dimensiune
Cum se folosește amortizorul
1. Amortizoarele pot genera cuplu în ambele direcții, în sensul acelor de ceasornic sau în sens invers acelor de ceasornic.
2. Vă rugăm să vă asigurați că un arbore atașat la un amortizor are un rulment, deoarece amortizorul în sine nu este prevăzut cu unul.
3. Vă rugăm să consultați dimensiunile recomandate de mai jos când creați un arbore pentru TRD-47A. Neutilizarea dimensiunilor recomandate de arbore poate cauza alunecarea arborelui.
4. Pentru a introduce un arbore în TRD-47A, introduceți arborele în timp ce îl rotiți în direcția de ralanti a ambreiajului unidirecțional. (Nu forțați arborele din direcția obișnuită. Acest lucru poate deteriora ambreiajul unidirecțional.)
5. Când utilizați TRD-47A, vă rugăm să vă asigurați că un arbore cu dimensiunile unghiulare specificate este introdus în deschiderea arborelui amortizorului. Este posibil ca un arbore care se clătina și un arbore de amortizor să nu permită încetinirea corectă a capacului la închidere. Consultați diagramele din dreapta pentru dimensiunile arborelui recomandate pentru un amortizor.
|
Dimensiunile exterioare ale arborelui |
ø6 0 –0.03 |
|
Duritatea suprafeței |
HRC55 sau mai mare |
|
Adâncime de stingere |
0,5 mm sau mai mare |
Caracteristicile amortizorului
1. Caracteristicile vitezei
Cuplul unui amortizor cu disc variază în funcție de viteza de rotație. În general, așa cum se arată în graficul din dreapta, cuplul crește pe măsură ce viteza de rotație crește, iar cuplul scade pe măsură ce viteza de rotație scade. Cuplul la 20 rpm este prezentat în acest catalog. Într-un capac care se închide, viteza de rotație este lentă când capacul începe să se închidă, rezultând generarea unui cuplu care este mai mic decât cuplul nominal.
2. Caracteristicile temperaturii
Cuplul amortizorului (cuplul nominal din acest catalog) variază în funcție de temperatura ambiantă. Pe măsură ce temperatura crește, cuplul scade, iar pe măsură ce temperatura scade, cuplul crește. Acest lucru se datorează faptului că vâscozitatea uleiului de silicon din interiorul amortizorului variază în funcție de temperatură. Graficul din dreapta ilustrează caracteristicile temperaturii.

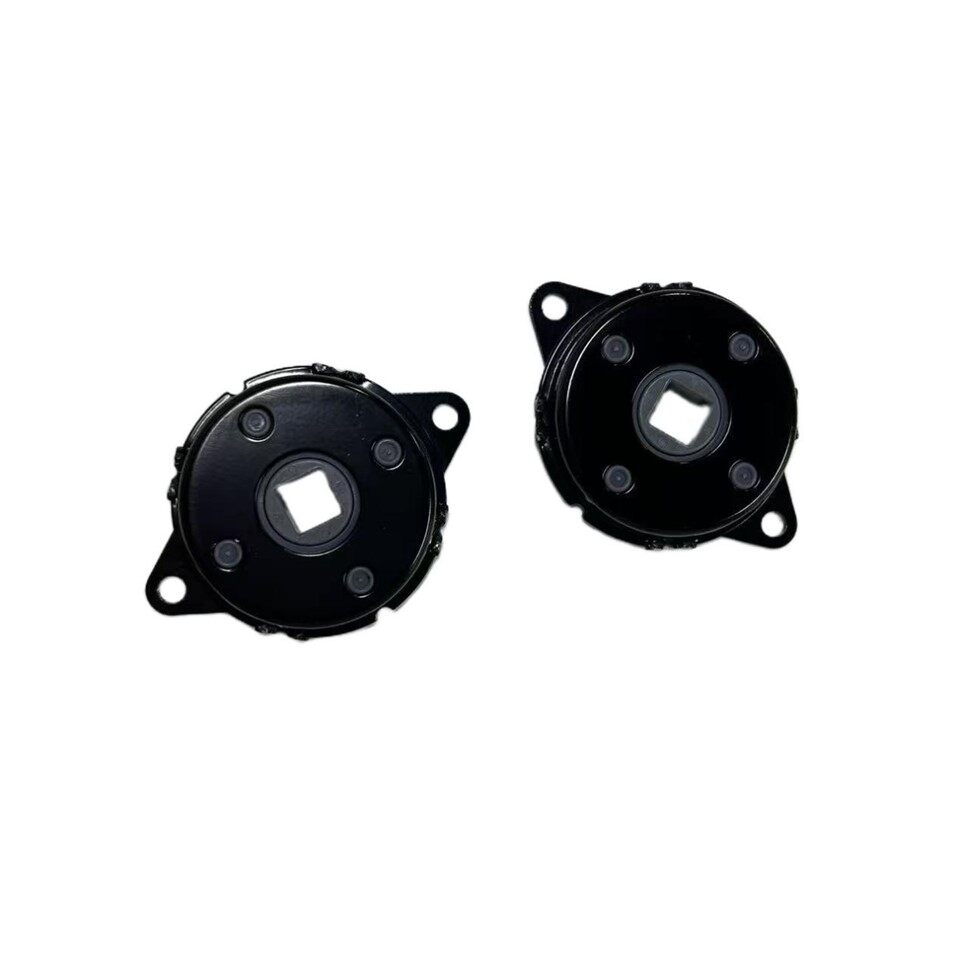

2. Poze
3.Aplicație
